液压阀块设计注意事项

随着液压插装阀的应用普及,液压阀块在液压系统中的重要性已被越来越多的人们所认识,其应用范围也越来越广泛,那它好不好呢?今天我们就通过下面的介绍,一同来了解下液压阀块的相关内容。

液压阀块的优势

液压阀是一种可用多种方式操作,对液压油进行控制的液压元件,通常与电磁线圈配压阀组合使用,可以很方便地实现自动化控制,可用于远距离控制水电站油、气、水管路系统的通断。液压阀可以分为压力控制阀、流量(速度)控制阀和方向控制阀等,要实现比较负载的复合动作或功能,需要多个阀配合来完成相应的控制,液压阀之间的连接需要液压阀块,有了液压阀块可以使液压设计更容易地实现标准化、模块化,同时也大大地提高了设计的灵活性和便利性。液压阀块也是更液压系统更加地紧凑,集成化更高,从而降低成本

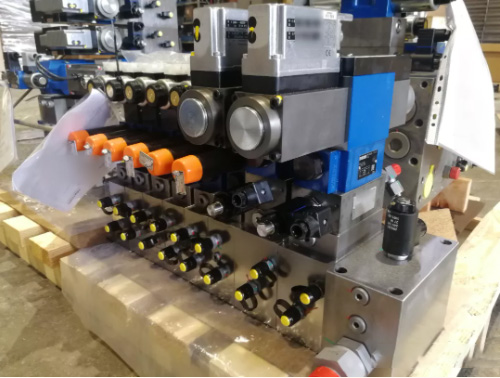

微信图片_20230408174051

液压阀块制作

1、液压阀块上安装阀、法兰的表面粗糙度应达到Ra0.4,末端管接头的密封面的表面粗糙度应达到Ra3.2。另外,安装管接头的螺孔与其外贴合面之间的垂直度公差至少应为8级。
2、阀块上所有螺孔应有加工精度要求,一般选7H,螺纹式插装阀的安装孔的加工精度应附合产品样本的要求,插装阀安装孔的粗糙度为Ra0.8,此外,还要有尺寸公差和形位公差要求。0型圈沟槽的表面粗糙度为Ra3.2,一般流道的表面粗糙度为Ra12.5。

3、高压阀块最好采用35锻钢,一般的阀块采用[**]3钢或球墨铸铁,在用气割从板材上裁制阀块材料时,应留有足够的加工余量,最好将阀块的毛坯进行锻造后再加工。加工阀块的材料需要保证内部组织致密,不得有夹层、沙眼等缺陷,必要时应对毛坯探伤。铸铁块和较大的钢材块在加工前应进行时效处理和预处理。

液压阀块设计注意事项

1、液压阀块设计中,油路应尽量简捷,尽量减少深孔、斜孔和工艺孔。阀块中孔径要和流量相匹配,特别应注意相贯通的孔必须保证有足够的通流面积,注意进出油口的方向和位置,应与系统的总体布置及管道连接形式相匹配,并考虑安装操作的工艺性,有垂直或水平安装要求的元件,必须保证安装后符合要求。

2、对于工作中须要调节的元件,设计时要考虑其操作和观察的方便性,如溢流阀、调速阀等可调元件应设置在调节手柄便于操作的位置。
3、需要经常检修的元件及关键元件如比例阀、伺服阀等应处于阀块的上方或外侧,以便于拆装。另外,阀块设计中要设置足够数量的测压点,以供阀块调试用,对于重量30kg以上的阀块,应设置起吊螺钉孔,但在满足使用要求的前提下,阀块的体积要尽量小。
