调节阀的“开度秘密”与液压阀块的“安家法则”

第一部分：调节阀的“最小”和“最大”开度是怎么定的？

想象一下，你正在用花园里的水管浇花。

• 如果你把水龙头拧得只剩一条缝，水流会发出“滋滋”的尖叫声，甚至喷得到处都是，而且很难控制水流大小。
• 如果你把水龙头拧到最大，水流哗啦啦地流，但你发现其实拧到一半的时候水就已经很大了，再往上拧也没什么变化。

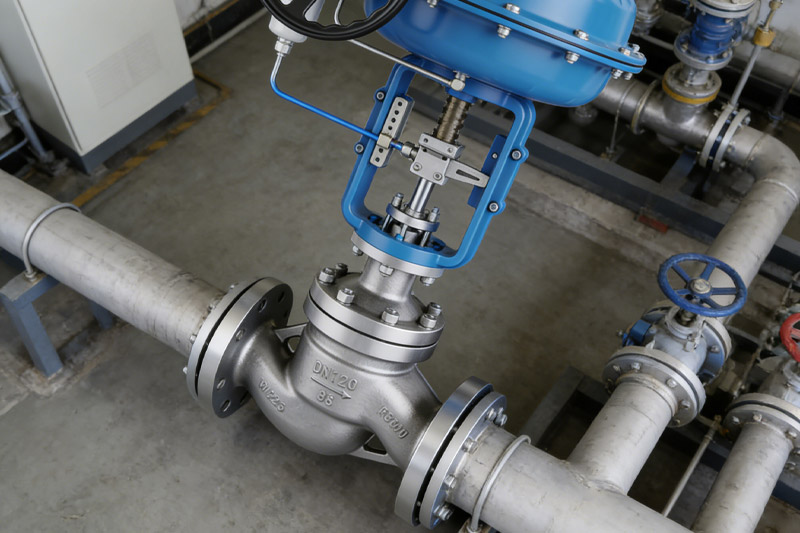

调节阀也是一样的道理。



1. 为什么要有“最小开度”限制？（通常不低于 10%~15%）

简单来说：为了防止“磨损”和“发抖”。

• 冲刷磨损（气蚀与闪蒸）： 当阀门开得很小（比如只有 5%）时，流体通过那个小缝隙的速度会变得超级快，就像高压水枪一样。这股高速流体甚至会产生气泡并在瞬间爆裂，像无数把小锤子一样敲打阀芯，这叫气蚀。时间久了，阀门就被“咬”坏了。
• 控制不稳定（振荡）： 阀门开度太小，就像你试图用手指堵住水管口来控制一滴水的流量，手稍微抖一下，水流变化就很大。调节阀在这个区域很难精准干活，会忽大忽小地“发抖”。

✅ 专业结论：
我们在选型计算时，通常要求正常工作的最小流量对应的阀门开度，不要低于 10% 到 15%。如果必须控制微小流量，就需要换一种专门的“微小流量调节阀”。



2. 为什么要有“最大开度”限制？（通常不高于 90%）

简单来说：为了留有“余地”。

• 调节死区： 很多阀门在开到 90% 以后，流量其实已经接近饱和了。就像你拧水龙头，最后那一两圈其实水流并没有明显变大。如果你要求阀门必须开到 100% 才能满足流量需求，那万一系统压力稍微波动一下，或者管道里长了点锈，流量就不够了，这时候阀门已经“黔驴技穷”，没法再调大了。
• 安全余量： 我们需要给控制系统留一点“后备力量”，以应对突发情况。

✅ 专业结论：
我们在选型计算时，通常要求正常工作的最大流量对应的阀门开度，最好控制在 80% 到 90% 之间。这叫“富余量”。



3. 理想的工作区间：20% ~ 80%

最舒服、最长寿的工作状态，就是让调节阀在这个区间里干活。既不憋屈（太小），也不拼命（太大）。

---





第二部分：这和“液压阀块”制造有什么关系？

如果说调节阀是“水龙头”，那液压阀块（Valve Block / Manifold）就是墙壁里那个复杂的管道网络和安装底座。它是一块巨大的金属（通常是钢或铝），里面钻了很多孔，把各种阀门集成安装在上面。确定了调节阀的开度要求，对制造这块“大金属疙瘩”至关重要！



1. 孔径设计的“匹配度”

• 如果是大开度工况：
  如果你算出来阀门经常要开很大，说明流量很大。那么，在制造阀块时，内部的流道（钻孔）就必须足够粗。
  • 科普翻译： 如果水龙头很大，但墙里的水管很细，水还是流不快。这叫“瓶颈效应”。如果阀块内部流道设计太细，流体流过时会发热、压力损失巨大，导致你的调节阀明明开到了 100%，流量却还是不够。



2. 避免“紊流”与噪音

• 如果是小开度高压差工况：
  如果你算出来阀门经常在小开度下工作，且压力很高，流体冲出来的速度极快。
  • 制造关联： 在设计阀块时，调节阀出口的那段流道，不能马上拐急弯！需要设计一段直管段或者扩压腔，让湍急的流体先“冷静一下”。如果在阀口紧接着就钻一个 90 度的直角弯孔，流体冲击阀块内壁，会发出巨大的噪音，甚至把阀块内部冲出坑来。



3. 安装位置的“拥挤程度”

• 阀门尺寸的影响：
  为了满足开度要求（比如为了让开度在 50%，选了个比较大的阀），阀门的物理个头可能会变大。
  • 制造关联： 阀块设计师在布孔时，必须考虑到阀门外部线圈、手柄会不会“打架”。如果选型变了，阀块上的安装孔距（Footprint）可能就要重新设计。

---



总结：如何像专家一样思考？

要确定调节阀的开度并指导阀块制造，你需要做这三步：

1. 算流量（Cv值计算）： 算出系统在最小工况和最大工况下需要的流量系数。
2. 查曲线（阀门特性）： 拿着算出的数，去查厂家的“流量特性曲线图”。
   • 看最小流量时，开度是不是 >15%？
   • 看最大流量时，开度是不是 <90%？
3. 定阀块（流道设计）：
   • 如果流量大，阀块内部孔要钻大点，减少发热。
   • 如果流速高，阀块内部拐弯要顺滑点，减少噪音。



一句话总结：
调节阀开度就像人吃饭，不能饿着（<10%），也不能撑死（>90%），七八分饱（50%-80%）最健康。而液压阀块就是那个饭碗，碗的大小和形状（流道设计）必须得配得上这顿饭的分量！

希望这个解释能帮你理解这个专业的工业知识！
