液压阀块上都能装些啥?

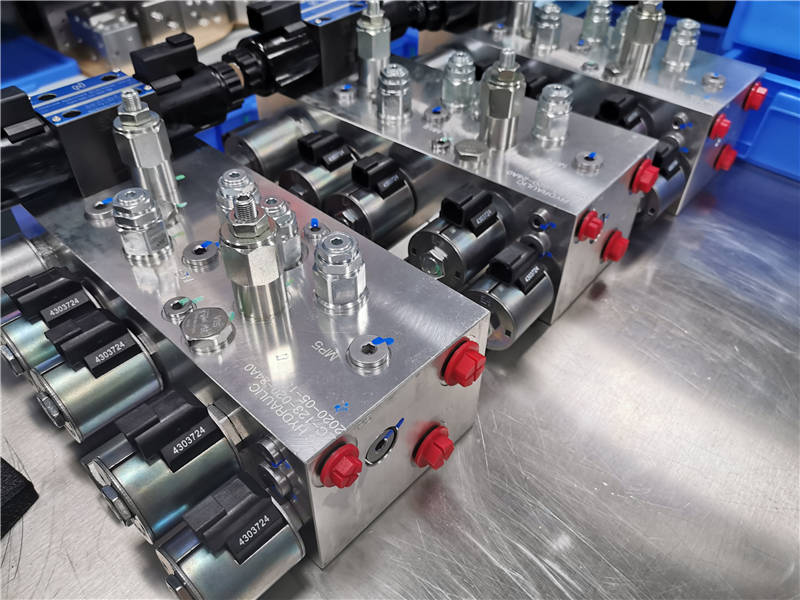

液压集成阀组,其实不是我们想象的只是一个简单的六面体,它实际上是由阀块体、液压阀、辅助元件等组成的高度集成化的组件。

1.阀块体的种类有很多,主要有盖板、夹板、泵集成块、阀安装底板、逻辑阀块、叠加阀块、专用阀块、集流排管和连接块、条形块;

2.液压阀主要有板式阀、螺纹插装阀、二通插装阀、叠加阀;

3.辅助元件则包括管接头、连接法兰、工艺口堵塞、油路密封圈;

36bad0e55efd769e

在液压集成阀组的设计过程中,根据所选液压阀的种类不同,其设计过程也是不同的。下面我们一起看看不同类型的液压阀与阀块体的连接方式。

1、板式阀

对于板式阀而言,厂商会提供标准的连接板,当然你也可以自己设计阀块体。

我们主要是通过螺栓将板式阀固定在连接板或自行设计的集成块上。

阀块体上所打的连通孔必须要和板式阀安装面的油孔一一对齐,另外还需要用密封圈进行密封。

2、螺纹插装阀

螺纹插装阀主要是将阀芯插在阀块体内部,通过在阀块体上打工艺孔进行油路连通。在与阀块体安装面接触的部分需要加密封圈进行密封,从而保证液压油不会泄漏。

螺纹插装阀的安装方式分为沉孔安装和加工安装孔安装,为保证阀芯侧面的油孔与阀块体内部油孔连通的效果,需要对螺纹插装阀与阀块体安装面之间的垂直度提出较高的要求。

3、叠加阀

叠加阀在外形上和阀块体差不多,这样的设计也是为了简化系统配管,并且还可以减少振动、噪音及泄漏等诸多问题。其安装方式与板式阀安装类似,也是通过螺栓将其固定在阀块体上,将相应的油孔对应连通。

4、二通插装阀

二通插装阀通常由插入元件、先导元件、控制盖板组成。二通插装阀的阀芯与螺纹插装阀基本类似,不同之处在于二通插装阀的阀芯与阀块体两者并无固定连接,二者的紧固是由二通插装阀顶部盖板与阀块体上的螺栓与螺钉孔连接完成的。
