换向阀的分类及结构介绍

1.按结构特点分类

按照结构特点,换向阀可分为滑阀型、锥阀型和转阀型。

(1)滑阀型滑阀型换向阀的阀芯为圆柱滑阀,相对于阀体作轴向运动。由于滑阀的液压轴向力和径向力容易实现平衡,因此操纵力较小。此外,滑阀型容易实现多种机能,因而在换向阀中应用最广。

(2)锥阀型锥阀型通过锥阀芯相对于阀座的开启或闭合来实现换向。它的密封性好,动作灵敏,但单个锥阀只能实现二位二通机能。如果要得到较复杂的机能,必须采用多个阀进行组合。此外,因锥阀的液压轴向力不能平衡,因此需要较大的操纵力

(3)转阀型因阀芯相对于阀体转动而得名。由于作用在阀芯上的液压径向力不易平衡,加之密封性较差,因此只适用于低压小流量的场合。

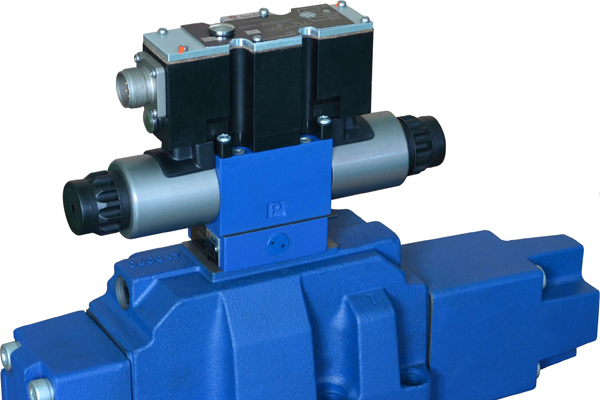

未标题-1-恢复的

2.按换向阀的“位”和“通”分类

按照换向阀的工作位置和控制的通道数,换向阀可分为二位二通、二位三通、二位四通、三位四通三位五通等。
