液压阀块的加工,你熟悉了吗?

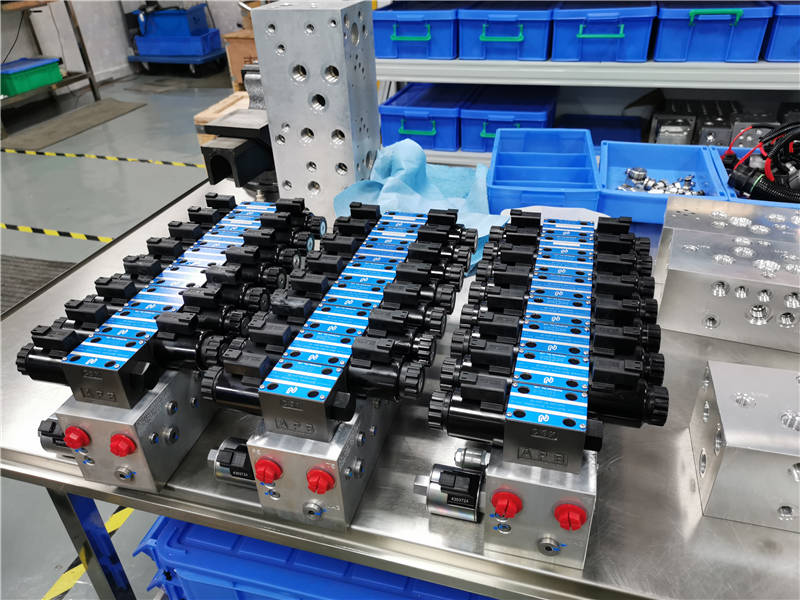

对于液压阀块的了解大家有多少?它其实是液压系统中的控制元件,用来控制液压系统中流体的压力、流量及流动方向,从而使之满足各类执行元件不同动作的要求。由于其具有结构紧凑,密封性能好、维护方便、便于技术保密等优点,广泛用于各类液压传动系统中。那么大家知道液压阀块的加工工艺流程是怎样的吗?如果不知道的话就来看看下面小编的介绍。

2bf1b281bdf30fa6

液压阀块加工工艺流程

阀块首先是要进行设计,完成后再进行加工,其加工工艺大致如下:

1、加工前处理

加工阀块的材料需要保证内部组织致密,不得有夹层、沙眼等缺陷,加工前应对毛坯探伤。铸铁块和较大的钢材块在加工前应进行时效处理和预处理。

2、下料

一般每边至少留2mm以上加工余量。

3、铣外形

铣削阀块6面,每边留0.2-0.4mm粗磨量。

4、粗磨

粗磨阀块6面,每边留0.05~0.08mm精磨量,保证每对对应面平行度小于0.03mm,两相邻面垂直度小于0.05mm。

5划线

有条件的可在数控钻床上直接用中心钻完成。

6、钻孔

各孔表面精糙度为Ra12.5。

7、精磨

磨削阀块6面,各表面磨至粗糙度Ra0.4um。
