深入剖析：插装阀与叠加阀在液压系统中的设计逻辑差异

插装阀（Cartridge Valves）和叠加阀（Sandwich/Stack Valves）是液压系统中两种完全不同的集成化设计思路。虽然它们的目的都是为了缩小体积、减少管路、便于集成，但它们的“长相”和“干活方式”有着本质的区别。为了让你彻底搞懂，我将从外观形态、内部结构、安装方式、功能实现四个维度进行详细对比。

1. 外观形态与基本概念

• 插装阀（Cartridge Valves）：像“子弹”

  • 形象比喻： 它就像一颗子弹或者一个圆柱形的插件。它没有自己的外壳（阀体），它必须“寄生”在专门设计的阀块（Manifold）内部才能工作。
  • 结构特点： 它是裸露的阀芯组件，通常由阀套、阀芯、弹簧和密封件组成。
  • 主要分类：
    • 螺纹插装阀： 像螺丝一样旋进阀块孔里，通常用于中小流量。
    • 二通插装阀： 像盖子一样盖在阀块孔上，通常用于大流量、高压系统。

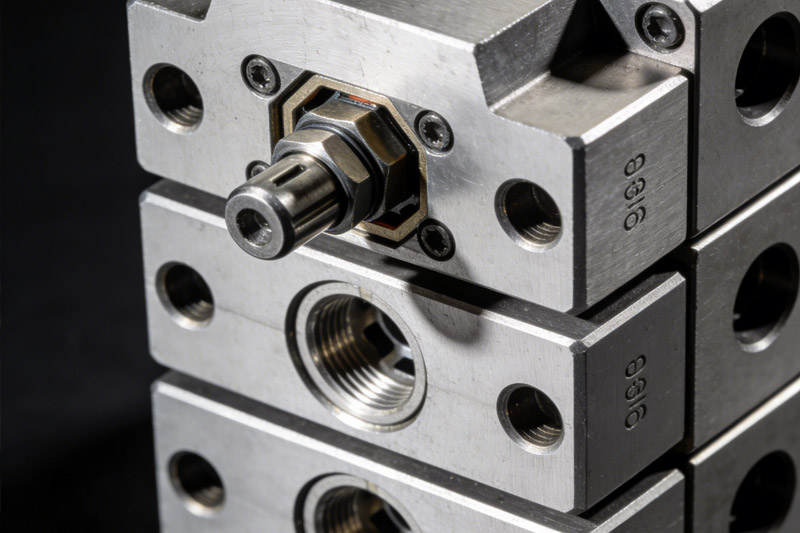

• 叠加阀（Sandwich/Stack Valves）：像“三明治”

  • 形象比喻： 它就像一块块扁平的砖头，或者三明治里的夹层。它有自己独立的阀体外壳。
  • 结构特点： 它的上下表面都是标准的安装面（符合ISO/CETOP标准），上面有贯通的油孔（P、T、A、B孔）。
  • 组装方式： 它们像叠罗汉一样，一层一层地夹在底板和方向控制阀（最上面的电磁阀）之间。

2. 内部结构与工作原理的区别

这是两者最核心的区别，决定了它们的应用场景。

插装阀的结构逻辑：

• “无壳”设计： 插装阀本身不包含油路通道。油路是在阀块内部钻出来的。插装阀的作用是堵住或打通阀块内部的某两个孔。
• 功能单一化： 一个插装阀通常只负责一个非常具体的功能（比如单向导通、溢流稳压、节流）。要实现复杂的回路（比如顺序动作），需要在阀块上打很多孔，组合多个插装阀。
• 控制方式： 螺纹插装阀内部集成了阀座和阀芯直接控制；二通插装阀则本质上是一个大流量的单向阀（锥阀），通过顶部的控制盖板里的先导油路来控制主阀芯的开启和关闭。

叠加阀的结构逻辑：

• “通孔”设计： 叠加阀的阀体内部有铸造或加工出来的流道。关键在于，它的P、T、A、B四个主油路是垂直贯通的。
• 功能集成化： 比如一个叠加式溢流阀，油液流经它时，它会从P孔引出一部分油去检测压力，如果压力超了就溢流回T孔，但正常的P孔油流还是会继续往上流，供给上面的阀。
• 标准接口： 它的内部结构是为了配合标准安装面（如ISO 4401标准）设计的，必须保证上下接口一致，才能叠起来。

3. 安装方式的区别（最直观的差异）

这是两者在实际工程应用中最大的不同点：

对于插装阀（Cartridge Valves）：
它的安装位置是完全**“埋入”在阀块内部的。固定方式主要依靠螺纹旋入（针对螺纹插装阀）或者靠盖板螺栓压入（针对二通插装阀）。这种方式对阀块的要求极高**，因为阀块本身就是阀体的一部分，其孔径精度、光洁度直接决定了阀能不能用，一旦孔加工坏了，整个阀块就报废了。在灵活性方面，插装阀属于“设计时灵活，成型后死板”，设计时可以任意布置孔位，但一旦阀块做好了，想修改功能非常困难。

对于叠加阀（Sandwich Valves）：
它的安装位置是**“夹”在底板和主换向阀之间。固定方式是依靠长螺栓（拉杆）贯穿所有叠加的阀体，将它们统一锁紧在底板上。这种方式对阀块的要求较低**，阀块通常只作为底板（Subplate）使用，主要起连接管路的作用，阀的功能都在叠加阀自身内部。在灵活性方面，叠加阀具有极高的现场调整灵活性。如果想加个节流功能，直接在中间再插一片叠加式节流阀就行，完全不需要改动管路或重新加工阀块。

4. 优缺点对比与应用场景

插装阀

• 优点：
  • 体积极小： 它是集成度最高的方案，特别适合空间受限的移动机械（挖掘机、起重机）。
  • 无泄漏： 尤其是螺纹插装阀，密封性极好。
  • 成本低（大批量时）： 阀芯本身便宜，虽然阀块加工贵，但量大摊薄成本。
  • 通流能力大： 二通插装阀是高压大流量系统的首选（如压铸机、液压机）。
• 缺点： 维修麻烦，设计难度大，阀块加工复杂。

叠加阀

• 优点：
  • 组装极其方便： 就像搭积木，不需要复杂的管道连接。
  • 系统更改容易： 发现回路设计有问题，加一层或减一层阀就行。
  • 结构紧凑： 比传统管式阀紧凑，但比插装阀体积大。
• 缺点：
  • 散热差： 叠得太高容易发热。
  • 易泄漏： 层数多了，每一层之间都有O型圈，漏油风险增加。
  • 通径受限： 一般最大只做到通径32（DN32），再大就太重太高了，不稳。

总结

• 如果你看到一个液压站，上面像盖楼一样，一层一层叠着很多方块阀，最上面顶个电磁阀，那就是叠加阀。
• 如果你看到一个光溜溜的铁疙瘩（阀块），表面只有很多电磁线圈露在外面，或者有很多六角螺母头，根本看不见阀体，那就是插装阀。

在高压阀块的设计中，现在最流行的趋势是混合使用：利用插装阀做主压力控制和逻辑控制（为了体积小、耐高压），利用叠加阀做辅助调整（为了方便调试），或者直接将所有功能全部集成在阀块孔内（全插装化），这是高端液压系统的标志。
