死容积与流阻：揭秘“液压阀块制造”背后的隐形杀手

动态性能测试中，如何量化评估阀块的频率响应特性？

嘿，小伙子，这个问题问到点子上了！能问出“频率响应”这四个字，说明你不是在搞普通的搬运机械，而是在玩高精度的伺服或者比例控制系统了。

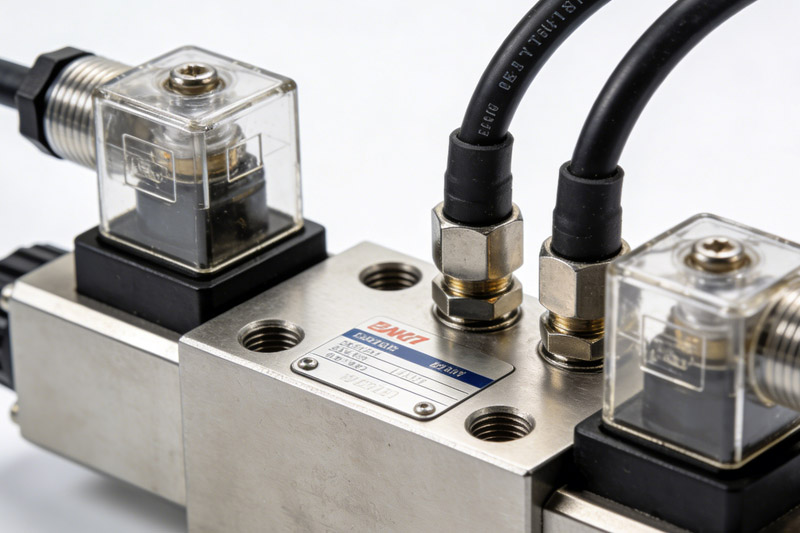

不过，咱们得先纠正一个概念。阀块本身是一坨铁，它是“死”的，不会动。但是，“液压阀块制造”的工艺水平，直接决定了这坨铁是神助攻还是猪队友。

在车间里，当我们说“评估阀块的动态性能”时，实际上是在用数据拷问：你们的液压阀块制造工艺，留下的流道阻力和死容积，是不是拖了伺服阀的后腿？

咱们搞工程的，不整那些微积分公式，我就告诉你实际上机测试时，怎么把液压阀块制造留下的隐患，用示波器“量化”出来。主要看这三招：

第一招：看“阶跃响应” (Step Response) —— 制造工艺糙不糙，给它一脚就知道

这是最简单、最粗暴的办法。

• 怎么测：
  给系统一个突变的指令信号（比如从0一下子跳到100%）。这就像是你猛踹了设备一脚。
• 量化指标与制造的关联：
  1. 上升时间 (Rise Time, $t_r$)：
     • 指标含义： 指令发出后，执行机构走到目标位置的10%到90%用了多少毫秒。
     • 制造关联： 如果液压阀块制造过程中，流道打孔设计不合理，弯头太多，或者去毛刺工艺没做好导致流阻过大，油流得不顺畅，这个时间就会变长。阀再快，路不通也是白搭。
  2. 超调量 (Overshoot)：
     • 指标含义： 到了目标位置能不能刹住车？是不是冲过头了？
     • 制造关联： 这直接反映了系统的“刚度”。在液压阀块制造时，如果为了加工方便留下了过多的“工艺孔”或者盲孔打得太深，就会形成巨大的“死容积”（Dead Volume）。油是有弹性的，死容积越大，系统越“软”，超调量就越大，刹不住车。

第二招：搞“扫频测试” (Frequency Sweep) —— 它是真本事还是花架子

这才是正儿八经测频率响应的方法，能直接把液压阀块制造的精度问题暴露在波特图（Bode Plot）上。

• 怎么测：
  给输入信号一个正弦波，幅度不变，频率从低到高慢慢加。
• 量化指标与制造的关联：
  1. 幅值比 -3dB (频宽)：
     • 指标含义： 随着频率变快，动作幅度衰减到70.7%时的频率。
     • 制造关联： 假如你的伺服阀频宽是100Hz，装在这个阀块上测出来只有60Hz，那锅就是阀块的。通常是因为液压阀块制造时流道过长，或者使用了错误的直角交汇而非平滑过渡，导致高频下的压力损失急剧增加，把高频信号给“吃”掉了。
  2. 相位滞后 -90度 (Phase Lag)：
     • 指标含义： 动作比指令慢了四分之一个周期。
     • 制造关联： 滞后太大，闭环控制就会啸叫。这往往意味着阀块内部的容积效应（电容效应）太明显，制造时没有优化流道体积。

第三招：测“固有频率” (Natural Frequency) —— 也就是测“刚度”

这一步是很多设计人员容易忽视的，但它却是检验液压阀块制造水平的核心指标。

• 量化公式（土办法）：
  $\omega_h = \sqrt{\frac{4 \beta_e A^2}{V_t M}}$
  别怕公式，咱们看核心：$V_t$（总压缩容积）。
• 怎么评估：
  这个 $V_t$ 是怎么来的？就是液压阀块制造时钻头钻出来的！
  如果工厂为了省事，把流道搞得像迷宫，或者沉孔钻得太深，$V_t$ 就会变大。
  结论： 容积越大，液压固有频率越低。你的系统反应就越慢。高端的液压阀块制造（比如使用3D打印流道或插装阀集成），目的就是为了极限压缩这个 $V_t$。

总结一下

你在做报告或者验收的时候，别光说“这阀块挺好”。你要把数据拍在桌子上：

1. 压力损失： 液压阀块制造的光洁度和流道设计，决定了压损大小。
2. 死容积： 液压阀块制造的钻孔策略，决定了系统刚度。
3. 实际上机频宽： 这是对上述制造工艺的最终大考。

听工头一句劝：
买高端阀（比如Moog、Rexroth）的时候，千万别配个路边摊随便钻出来的铁疙瘩。好马配好鞍，好阀配好块。 粗糙的液压阀块制造工艺，哪怕多存几十毫升油，你那几万块钱的伺服阀性能就得打个七折！
