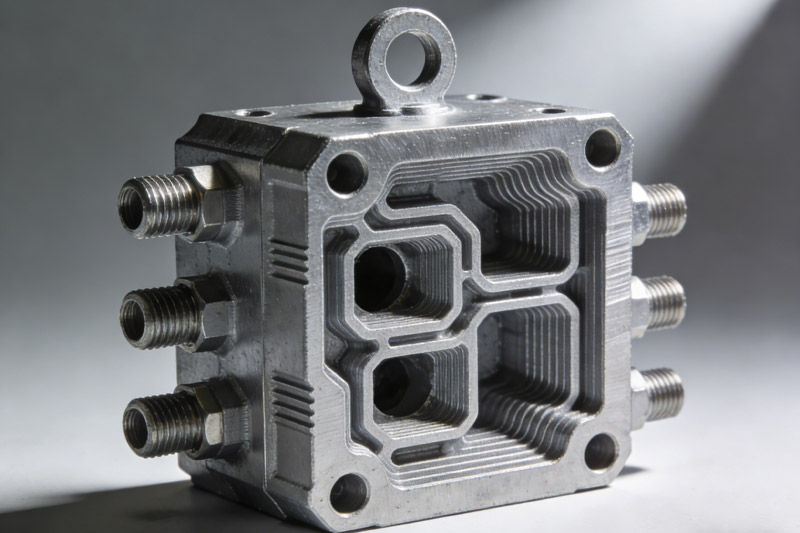

别再以为3D打印是“脆皮”了：揭秘金属3D打印液压阀块如何吊打传统锻件

金属3D打印液压阀块在材料选择和强度保证方面已经非常成熟，能够满足甚至超过传统锻造或铸造材料的性能标准。以下是关于材料选择和强度保证的详细解答：

一、 3D打印阀块的常用材料选择

液压阀块通常需要承受高压、疲劳载荷以及腐蚀环境，因此3D打印所使用的金属粉末必须具备优异的机械性能。最常用的材料包括：

1. 不锈钢 (Stainless Steel)

• 常用牌号： 316L, 17-4PH, 15-5PH。
• 特点：
  • 316L： 具有极佳的耐腐蚀性，适用于海洋、化工等恶劣环境。其韧性好，但强度相对中等。
  • 17-4PH / 15-5PH： 沉淀硬化不锈钢，通过热处理可以获得极高的强度和硬度，同时保持良好的耐腐蚀性。这是高压液压阀块最常用的3D打印材料之一。

2. 铝合金 (Aluminum Alloys)

• 常用牌号： AlSi10Mg (铝硅10镁)。
• 特点： 密度低（轻量化首选），导热性好。虽然铝合金的绝对强度不如钢，但在3D打印工艺下（快速冷却细化晶粒），AlSi10Mg的强度通常优于传统的铸造铝合金（如A356）。
• 应用： 适用于对重量敏感的航空航天、赛车或移动机器人液压系统（通常用于中低压系统，或经过特殊设计的结构）。

3. 钛合金 (Titanium Alloys)

• 常用牌号： Ti6Al4V (TC4)。
• 特点： 具有最高的比强度（强度/重量比），耐腐蚀性极佳，耐高温。
• 应用： 主要用于航空航天领域的高端液压系统，既要求极轻，又要求极高的可靠性。

4. 模具钢 (Tool Steels)

• 常用牌号： 1.2709 (Maraging Steel, 马氏体时效钢)。
• 特点： 强度极高，硬度大，热处理后性能卓越，且打印过程中的抗裂性较好。适用于超高压（>350 bar甚至更高）的工业液压应用。

二、 3D打印阀块的强度如何保证？

许多人担心3D打印是“粉末粘在一起”，强度不如“实心铁疙瘩”。事实上，激光选区熔化（SLM）技术打印出的金属件致密度可达99.9%以上，其机械性能通常优于铸造件，接近甚至在某些指标上超过锻造件。

以下是保证强度的关键环节：

1. 工艺原理：完全熔融而非粘接

• 冶金结合： SLM（Selective Laser Melting）工艺使用高能激光将金属粉末完全熔化。液态金属在极短时间内凝固，层与层之间实现了原子级别的冶金结合。这不仅仅是物理堆叠，而是重新熔炼。
• 细微晶粒结构： 由于激光熔化后冷却速度极快（急冷），金属内部会形成非常细小的微观晶粒组织。根据霍尔-佩奇效应（Hall-Petch effect），晶粒越细，材料的屈服强度和抗拉强度通常越高。

2. 仿真与设计优化 (DFAM)

• 有限元分析 (FEA)： 在打印前，工程师会对设计模型进行流体动力学（CFD）和结构力学（FEA）仿真。
  • 壁厚分析： 软件会计算在高压油液作用下，流道壁受到的应力分布。对于应力集中的区域（如弯头、分叉处），可以局部加厚管壁；对于低应力区域，则减薄以减轻重量。
  • 安全系数： 设计时通常采用较高的安全系数（如3倍或4倍于工作压力），确保即使在极端工况下也不会爆裂。

3. 打印参数控制

• 工艺包： 设备制造商会针对特定材料开发成熟的“工艺包”（包含激光功率、扫描速度、舱室气体环境等参数）。使用经过验证的工艺参数，可以确保打印件内部没有气孔、未熔合等缺陷。
• 惰性气体保护： 打印舱室内充满氩气或氮气，氧含量极低，防止金属在高温下氧化，从而保证材料纯净度和强度。

4. 关键的后处理 (Post-Processing)

打印完成后的“生坯”并不是最终产品，后处理对强度至关重要：

• 热等静压 (HIP)： 这是航空航天级的高端后处理工艺。将零件放入高温高压炉中，利用惰性气体对零件施加各向同等的巨大压力。这可以压合零件内部可能存在的微小气孔，将致密度推向100%，显著提高疲劳寿命。
• 热处理 (Heat Treatment)：
  • 去应力退火： 消除打印过程中产生的残余热应力，防止零件变形或开裂。
  • 时效/固溶处理： 针对17-4PH或马氏体时效钢，通过特定的热处理制度析出强化相，使材料硬度和强度达到设计峰值。
• 内流道光整： 使用磨粒流（Abrasive Flow Machining）或电化学抛光技术，去除流道内表面的粉末残留，降低表面粗糙度。这不仅减少流阻，还能消除表面微裂纹源，提高疲劳强度。

三、 性能对比数据（参考）

以常用的 17-4PH 不锈钢 为例：

结论：
通过选用高性能粉末（如17-4PH、钛合金）、利用有限元分析优化壁厚、严格控制SLM打印工艺，并配合热等静压（HIP）和热处理等后处理手段，3D打印液压阀块的强度完全可以满足高压（350bar+）工况的需求，其综合力学性能往往优于传统铸造件，并可与锻件媲美。
