铝合金阀块的螺纹深度具体如何计算？

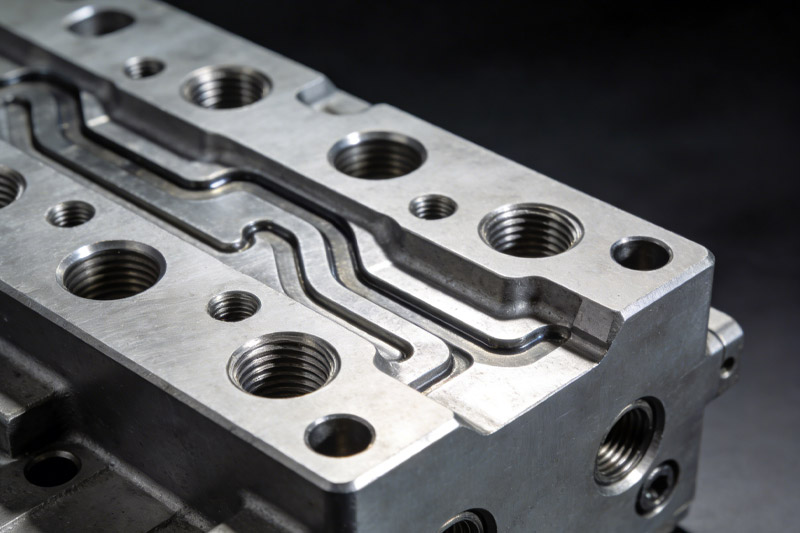

这是一个非常专业且关键的工程问题。在液压阀块设计中，铝合金（通常是 6061-T6 或 7075-T6）因为重量轻、加工容易，应用越来越广。但铝合金有个致命弱点：软。它的抗剪切强度远低于钢材。

如果照搬钢制阀块的螺纹深度标准，拧紧时很容易发生“滑扣”（螺纹被拔出），或者在液压冲击下螺纹失效。计算铝合金阀块的螺纹深度，不能只靠拍脑袋，得遵循一套严谨的逻辑。咱们从经验公式和实际加工两个维度来讲。

一、 核心原则：等强度设计

设计的核心逻辑是：当螺栓受力过大时，我们希望断的是螺栓，而不是铝块上的螺纹被薅下来。 因为换个螺栓容易，阀块滑丝报废就亏大了。

由于钢制螺栓的抗拉强度远高于铝合金的抗剪强度，所以必须增加螺纹的“吃肉长度”（啮合长度）来补偿强度的不足。

二、 具体的计算公式与经验值

对于铝合金阀块，我们通常采用以下标准来设定有效螺纹深度（$L_e$）：

1. 经验法则（最常用）

• 钢制阀块： $L_e = 1.0 \times D$ 到 $1.5 \times D$
• 铝合金阀块（一般连接）： $L_e = 2.0 \times D$
• 铝合金阀块（承受高压或吊装）： $L_e = 2.5 \times D$

$D$ = 螺纹公称直径。
例如：M10 的螺栓，在铝块上至少要保证 20mm 的有效拧入深度，如果是吊装孔，建议做到 25mm。

2. 理论校核（严谨派）

如果你用的是特殊的铝材或者高强度螺栓（如 12.9 级），可以用简化公式估算：

Le=At×σbπ×D×0.6×τAlL_e = \frac{A_t \times \sigma_b}{\pi \times D \times 0.6 \times \tau_{Al}}Le​=π×D×0.6×τAl​At​×σb​​

• $L_e$：最小有效旋合长度
• $A_t$：螺栓的应力截面积
• $\sigma_b$：螺栓的抗拉强度（比如 12.9级就是 1200MPa）
• $\tau_{Al}$：铝合金的许用剪切强度（注意是剪切强度，不是抗拉强度，通常取抗拉的 0.6 倍左右，且要除以安全系数）
• $0.6$：螺纹受力的不均匀系数（螺纹牙受力不是平均的，第一牙受力最大）

结论： 经过计算你会发现，对于 12.9 级螺栓配 6061 铝，$2.5D$ 是一个非常保险且必要的数值。

三、 容易被忽视的“三个深度”

很多设计师只标注一个深度，导致加工出来如果不合格，螺栓拧不到底。在图纸上，你必须分清这三个概念：

1. 有效螺纹深度 ($L_e$)：
   这是螺栓真正能拧进去并吃上劲的长度。按 $2D \sim 2.5D$ 计算。

2. 攻丝深度 (Tap Depth)：
   丝锥攻下去的深度。因为丝锥头部有倒角（切削锥），底部的几圈螺纹是不完整的，没法用。

   • 计算： 攻丝深度 $\approx L_e + (3 \sim 5) \times P$ （$P$为螺距）。
   • 一般要比有效深度多预留 5mm 左右。

3. 钻孔深度 (Drill Depth)：
   钻头钻下去的深度。必须比攻丝深度更深，用来容纳丝锥的头部和积存切屑（盲孔）。

   • 计算： 钻孔深度 $\approx$ 攻丝深度 $+ (0.5 \sim 1.0) \times D$。
   • 如果钻孔不够深，丝锥攻到底就会折断在里面，这块阀块就废了。

四、 实战案例：M12 吊装孔设计

假设要在铝合金阀块上设计一个 M12 的吊装螺孔（螺距 $P=1.75mm$）：

1. 确定有效深度 ($L_e$)：
   因为是吊装，安全第一，取 $2.5D$。
   Le=12mm×2.5=30mmL_e = 12mm \times 2.5 = 30mmLe​=12mm×2.5=30mm
   (这意味着吊环螺钉拧进去的长度必须达到 30mm)

2. 确定攻丝深度：
   预留丝锥盲区。
   30mm+(4×1.75mm)≈37mm30mm + (4 \times 1.75mm) \approx 37mm30mm+(4×1.75mm)≈37mm
   (取整数，设计为 38mm)

3. 确定钻孔深度：
   预留排屑空间和钻尖。
   38mm+(0.7×12mm)≈46.4mm38mm + (0.7 \times 12mm) \approx 46.4mm38mm+(0.7×12mm)≈46.4mm
   (取整数，设计为 48mm 或 50mm)

最终图纸标注：

• 钻孔深：50mm
• 螺纹深：38mm
• (技术要求中注明：有效旋合长度不小于 30mm)

五、 进阶建议：钢丝螺套（Helicoil）

如果你设计的铝合金阀块需要频繁拆装（比如检测口、滤芯盖），或者承受极高压力，单纯靠增加深度已经不够了。

这时候，最稳妥的方案是使用钢丝螺套（Helicoil）。

• 做法： 先在铝块上攻一个大一号的专用螺纹，旋入不锈钢材质的钢丝螺套，再把螺栓拧进螺套里。
• 好处： 将滑动摩擦变成了钢与钢的接触，极大地提高了螺纹的耐磨性和抗剪强度。
• 注意： 即使使用钢丝螺套，底孔的深度依然建议参考 $1.5D \sim 2D$ 的标准，不能太浅。

总结：
在铝合金阀块上，“深”一点总比“浅”一点好。记住 $2D$ 是起步，$2.5D$ 是保险，分清钻孔、攻丝、有效三个深度，你的设计就稳了。
